BIM چیست؟ راهنمای مدل‌سازی اطلاعات ساخت و کاربردهای آن

آخرین به‌روزرسانی: مرداد ۱۴۰۵
وقتی صحبت از BIM می‌شود، ذهن بسیاری از افراد مستقیم سراغ یک مدل سه‌بعدی زیبا یا نرم‌افزار Revit می‌رود. این تصویر کاملاً بی‌ربط نیست، اما فقط بخش کوچکی از ماجرا را نشان می‌دهد. اگر مشخص نباشد چه اطلاعاتی باید تولید شود، چه کسی مسئول آن است، چه زمانی تحویل می‌شود و نسخه معتبر کدام است، داشتن دقیق‌ترین مدل سه‌بعدی هم پروژه را «BIMمحور» نمی‌کند.

BIM زمانی ارزش ایجاد می‌کند که افراد، فرایندها، اطلاعات و ابزارها کنار هم قرار بگیرند. معمار، مهندس سازه، طراح تأسیسات، پیمانکار و کارفرما لازم نیست همه داخل یک نرم‌افزار کار کنند؛ مهم این است که نیازهای اطلاعاتی و قواعد تبادل روشن باشند و هر تصمیم بر پایه اطلاعات کنترل‌شده گرفته شود.

در این مقاله از پرشین سازه، BIM را به زبان ساده اما مطابق استانداردهای روز بررسی می‌کنیم: از تعریف و کاربردها تا CDE، ابعاد 4D و 5D، OpenBIM، نرم‌افزارها، مزایا، محدودیت‌ها و نقشه راه شروع.

پاسخ کوتاه: BIM چیست؟

BIM یا مدل‌سازی اطلاعات ساخت، استفاده از نمایش دیجیتال مشترک یک دارایی ساخته‌شده برای پشتیبانی از تصمیم‌های طراحی، اجرا و بهره‌برداری است. BIM فقط هندسه سه‌بعدی نیست؛ اطلاعات، افراد، مسئولیت‌ها، فرایندهای کنترل و ابزارهای تبادل را نیز دربر می‌گیرد. هدف آن تحویل اطلاعات درست، به فرد درست و در زمان مورد نیاز است.

پرسش	پاسخ کوتاه
آیا BIM یک نرم‌افزار است؟	خیر؛ نرم‌افزارها ابزار اجرای بخشی از فرایند BIM هستند.
آیا Revit همان BIM است؟	خیر؛ Revit یکی از ابزارهای تولید مدل و اسناد است.
آیا هر مدل سه‌بعدی BIM است؟	خیر؛ مدل باید اطلاعات و کاربرد تعریف‌شده داشته باشد و در یک فرایند مدیریت‌شده استفاده شود.
مهم‌ترین استاندارد مدیریت اطلاعات BIM چیست؟	خانواده ISO 19650 یکی از مراجع اصلی بین‌المللی است.
IFC چیست؟	یک استاندارد باز برای ساختار و تبادل داده BIM میان نرم‌افزارها است.
مهم‌ترین شرط موفقیت BIM چیست؟	تعریف نیاز اطلاعاتی و گردش کار پیش از انتخاب نرم‌افزار و شروع مدل‌سازی.

معنی BIM چیست؟

BIM مخفف Building Information Modelling است. در فارسی از دو ترجمه «مدل‌سازی اطلاعات ساختمان» و «مدل‌سازی اطلاعات ساخت» استفاده می‌شود. ترجمه دوم دامنه وسیع‌تری دارد، زیرا BIM فقط برای ساختمان نیست و در زیرساخت‌هایی مانند راه، راه‌آهن، پل، تونل، بندر و شبکه‌های شهری نیز به کار می‌رود.

استاندارد ISO 19650-1، BIM را بر استفاده از یک نمایش دیجیتال مشترک از دارایی ساخته‌شده برای تسهیل فرایندهای طراحی، ساخت و بهره‌برداری و ایجاد مبنایی قابل اتکا برای تصمیم‌گیری استوار می‌کند. بنابراین BIM را می‌توان از سه زاویه دید:

• فرایند: چگونه اطلاعات درخواست، تولید، بررسی، تأیید و تحویل می‌شود؛
• مدل یا مجموعه اطلاعات: نمایش هندسی، داده‌های ویژگی، اسناد و ارتباط میان آن‌ها؛
• مدیریت اطلاعات: نقش‌ها، مسئولیت‌ها، وضعیت‌ها، نسخه‌ها، دسترسی و نقاط تحویل.

اگر فقط زاویه اول یا دوم را ببینیم، بخش مهمی از مفهوم از دست می‌رود.

BIM فقط مدل سه‌بعدی نیست

یک مدل سه‌بعدی می‌تواند صرفاً برای رندر یا نمایش فرم ساخته شده باشد. در مقابل، یک مدل BIM ممکن است ظاهر ساده‌تری داشته باشد اما هر جزء آن هویت و ویژگی مشخص داشته باشد: دیوار با نوع، جنس و کد؛ تجهیز مکانیکی با ظرفیت و نیاز نگهداری؛ یا در با شناسه، درجه مقاومت حریق و اتاق‌های مرتبط.

با این حال، زیادبودن داده نیز به‌خودی‌خود نشانه کیفیت نیست. اطلاعاتی که هیچ تصمیم یا تحویلی به آن نیاز ندارد، هزینه تولید و نگهداری را بالا می‌برد. رویکرد جدید «سطح نیاز اطلاعات» بر این سؤال تمرکز دارد: برای این هدف، در این مرحله و برای این گیرنده، چه هندسه، داده و سندی واقعاً لازم است؟

تفاوت BIM و CAD چیست؟

CAD ابزار ترسیم و طراحی رایانه‌ای است و می‌تواند دوبعدی یا سه‌بعدی باشد. BIM معمولاً با اشیای دارای معنا و اطلاعات، روابط میان اجزا و یک فرایند همکاری و مدیریت اطلاعات سروکار دارد.

موضوع	CAD سنتی	BIM
واحد اصلی کار	خط، منحنی، سطح یا حجم	شیء یا سامانه دارای معنا و اطلاعات
خروجی رایج	نقشه و فایل ترسیمی	مدل‌ها، نقشه‌ها، داده‌ها، گزارش‌ها و تحویل‌های هماهنگ
هماهنگی تغییر	ممکن است بین نقشه‌ها دستی باشد	در ابزارهای پارامتریک، نماها می‌توانند از یک منبع هماهنگ شوند
همکاری	مبادله فایل بر اساس رویه تیم	نیازمند قواعد نقش، وضعیت، نسخه، تأیید و تبادل اطلاعات
چرخه عمر	بیشتر متمرکز بر طراحی و مستندسازی	قابل استفاده از برنامه‌ریزی تا ساخت، بهره‌برداری و پایان عمر

این مقایسه به معنی حذف نقشه دوبعدی نیست. نقشه‌ها همچنان یکی از تحویل‌های مهم پروژه‌اند و ممکن است از مدل تولید شوند یا به‌عنوان یک محفظه اطلاعاتی مستقل در CDE مدیریت شوند.

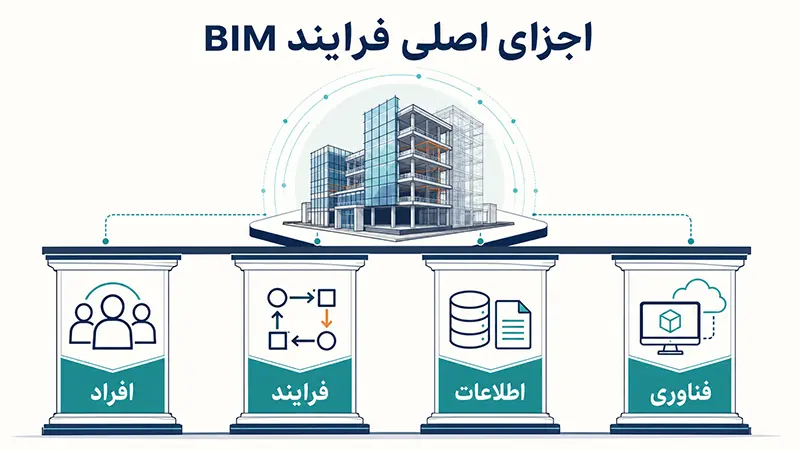

چهار ستون اصلی BIM

۱. افراد

کارفرما، طراحان، پیمانکار، سازندگان جزء، مدیر پروژه، بهره‌بردار و تیم فناوری هرکدام نیاز و مسئولیت متفاوتی دارند. موفقیت پروژه وابسته به این است که نقش تصمیم‌گیری، تولید، هماهنگی، بررسی و تأیید اطلاعات روشن باشد.

۲. فرایند

قواعد نام‌گذاری، بازبینی، هماهنگی، کنترل تغییر، تحویل و بایگانی باید قبل از انباشته‌شدن فایل‌ها مشخص شوند. قرارداد و برنامه اجرای BIM باید با روش تدارکات و مسئولیت واقعی اعضا هماهنگ باشد.

۳. اطلاعات

اطلاعات فقط مدل هندسی نیست. برنامه زمان‌بندی، برآورد، مشخصات فنی، گزارش، شیت، تصویر، صورت‌جلسه، داده تجهیز و راهنمای بهره‌برداری نیز بخشی از اکوسیستم اطلاعات پروژه‌اند.

۴. فناوری

ابزارهای تولید مدل، تحلیل، هماهنگی، زمان‌بندی، برآورد، مشاهده، کنترل کیفیت و CDE زیرساخت فرایند را فراهم می‌کنند. فناوری باید بعد از تعریف کاربرد و نیاز انتخاب شود؛ نه اینکه پروژه به قابلیت‌های یک نرم‌افزار محدود شود.

BIM در چرخه عمر پروژه چگونه کار می‌کند؟

برنامه‌ریزی و امکان‌سنجی

در مراحل اولیه می‌توان گزینه‌های حجمی، سطح‌ها، ظرفیت، دسترسی، هزینه اولیه و سناریوهای مختلف را مقایسه کرد. جزئیات مدل در این مرحله باید متناسب با تصمیم‌های اولیه باشد؛ مدل‌سازی پیچ و مهره‌ها کمکی به انتخاب گزینه کلان نمی‌کند.

طراحی معماری و مهندسی

مدل‌های معماری، سازه و تأسیسات می‌توانند جداگانه تولید و در یک مدل تجمیعی یا Federated Model برای هماهنگی مشاهده شوند. این روش به معنی ادغام بی‌قید همه فایل‌ها یا ویرایش مدل دیگران نیست؛ مالکیت و مسئولیت هر مدل باید مشخص بماند.

تدارکات و ساخت

اطلاعات مدل می‌تواند برای برنامه‌ریزی اجرا، متره، سفارش، ساخت خارج از کارگاه، جانمایی، کنترل پیشرفت و پاسخ به مسائل کارگاهی استفاده شود. قابلیت اعتماد هر خروجی به وضعیت مدل، تاریخ، هدف و سطح اطلاعات آن بستگی دارد.

تحویل و بهره‌برداری

کارفرما ممکن است اطلاعات منتخب تجهیزات، فضاها، ضمانت‌نامه‌ها، دستورالعمل‌ها و شناسه دارایی‌ها را برای نگهداری بخواهد. تحویل انبوه فایل‌های طراحی بدون پاک‌سازی و تطبیق با نیاز بهره‌بردار، مدل اطلاعات دارایی مفیدی ایجاد نمی‌کند.

بازسازی و پایان عمر

مدل و اطلاعات به‌روز می‌توانند در بررسی وضع موجود، نوسازی، تغییر کاربری، تعمیرات و برنامه‌ریزی برچیدن یا استفاده مجدد از اجزا کمک کنند. شرط آن است که تغییرات واقعی در طول بهره‌برداری ثبت شده باشند.

مهم‌ترین کاربردهای BIM

تجسم و بررسی گزینه‌های طراحی

مدل سه‌بعدی درک فضا، ارتفاع، دسترسی و رابطه اجزا را برای تیم فنی و کارفرما ساده‌تر می‌کند. اما تصویر زیبا نباید جای کنترل ضوابط، عملکرد و امکان ساخت را بگیرد.

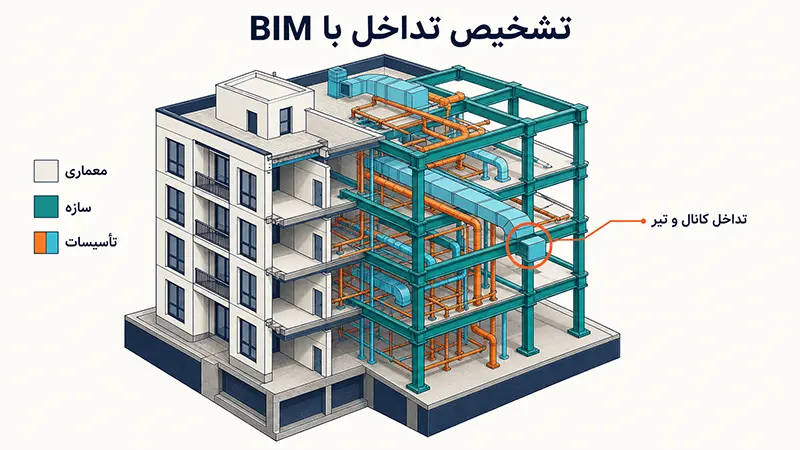

هماهنگی بین رشته‌ای و تشخیص تداخل

مدل‌های معماری، سازه، برق و مکانیک کنار هم بررسی می‌شوند تا تداخل‌هایی مانند عبور کانال از تیر یا نبود فضای تعمیر تجهیز پیش از اجرا دیده شوند. یک گزارش شامل هزاران Clash خام نشانه موفقیت نیست؛ تداخل‌ها باید دسته‌بندی، اولویت‌بندی، به مسئول ارجاع و تا حل‌شدن پیگیری شوند.

تولید نقشه و مستندات هماهنگ‌تر

در ابزارهای پارامتریک، پلان، نما، برش و جدول می‌توانند از یک مدل پایه تولید شوند. این ویژگی احتمال ناهماهنگی را کاهش می‌دهد، اما آن را صفر نمی‌کند. کنترل شیت، یادداشت، جزئیات دوبعدی و نسخه تحویلی همچنان لازم است.

متره و استخراج مقادیر

اگر عناصر درست طبقه‌بندی و مدل شده باشند، می‌توان طول، سطح، حجم و تعداد را استخراج کرد. Quantity Takeoff خودکار به معنی برآورد نهایی خودکار نیست؛ قواعد اندازه‌گیری، پرت، روش اجرا، اقلام غیرمدل‌شده و ضرایب قراردادی باید جداگانه کنترل شوند.

برنامه‌ریزی 4D

با ارتباط عناصر یا محدوده‌های مدل با فعالیت‌های برنامه زمان‌بندی می‌توان توالی اجرا، دسترسی، جبهه‌های کاری و تداخل زمانی را بهتر بررسی کرد. اگر برنامه پایه یا رابطه عناصر با فعالیت‌ها ضعیف باشد، انیمیشن 4D فقط ظاهر جذابی خواهد داشت.

مدیریت هزینه 5D

اتصال مقادیر و اجزای مدل به ساختار شکست هزینه، نرخ‌ها و سناریوهای مالی می‌تواند اثر تغییرات طراحی را سریع‌تر نشان دهد. کیفیت 5D به کدگذاری، قواعد متره، منابع قیمت و کنترل نسخه وابسته است و هزینه نهایی را تضمین نمی‌کند.

برنامه‌ریزی کارگاه، ایمنی و لجستیک

محل جرثقیل، مسیر حمل، حصار، انبار، داربست، دسترسی اضطراری و مراحل گودبرداری را می‌توان در زمان بررسی کرد. ISO 19650-6:2025 نیز چارچوبی برای طبقه‌بندی، اشتراک و تحویل ساختاریافته اطلاعات ایمنی و سلامت در چرخه عمر ارائه می‌دهد.

تحلیل انرژی و پایداری

هندسه، پوسته، سایه‌اندازی، مصالح و داده‌های بهره‌برداری می‌توانند ورودی تحلیل انرژی، نور روز یا کربن باشند. نتیجه فقط وقتی قابل اتکاست که فرضیات، مرز تحلیل و کیفیت ورودی‌ها مشخص باشند. BIM به‌خودی‌خود مصرف انرژی را کاهش نمی‌دهد؛ ابزار تصمیم‌سازی است.

بهره‌برداری و مدیریت دارایی

شناسه و اطلاعات تجهیزات می‌توانند به سامانه نگهداری، دستور کار، پایش و مدیریت فضا متصل شوند. بهره‌بردار معمولاً به کل جزئیات مدل ساخت نیاز ندارد؛ باید داده‌های لازم برای فرایند واقعی نگهداری انتخاب و اعتبارسنجی شوند.

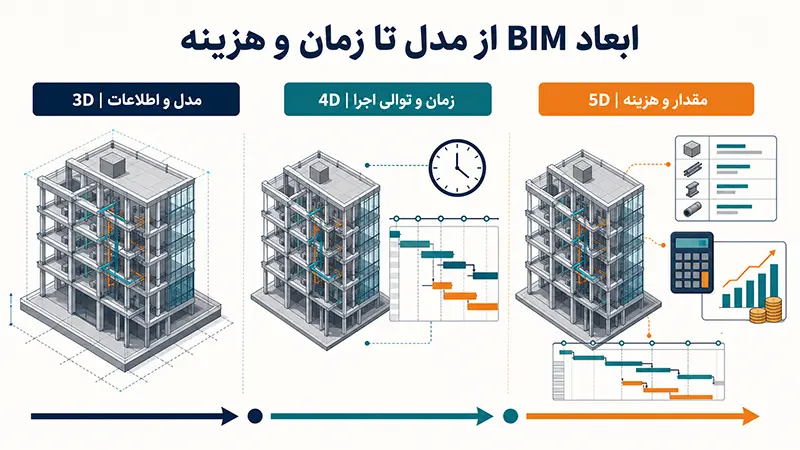

ابعاد BIM از 3D تا 7D چه هستند؟

ابعاد BIM راهی رایج برای توصیف اتصال کاربردهای مختلف به مدل‌اند، اما نام‌گذاری آن‌ها یک استاندارد جهانی ثابت نیست. درباره 3D، 4D و 5D توافق بیشتری وجود دارد؛ معنای 6D و 7D میان منابع و سازمان‌ها جابه‌جا می‌شود.

عنوان رایج	مفهوم متداول	نکته مهم
3D	هندسه و اطلاعات اجزا	هر مدل سه‌بعدی الزاماً BIM نیست.
4D	ارتباط با زمان و توالی اجرا	نیازمند برنامه زمان‌بندی و نگاشت معتبر است.
5D	ارتباط با مقدار و هزینه	قواعد متره و ساختار هزینه باید تعریف شوند.
6D	در بعضی منابع پایداری و در بعضی بهره‌برداری	تعریف آن باید در قرارداد نوشته شود.
7D	معمولاً مدیریت دارایی یا چرخه عمر؛ گاهی معنای دیگری دارد	بدون تعریف پروژه‌ای قابل اتکا نیست.

در اسناد حرفه‌ای بهتر است به‌جای نوشتن «تحویل BIM 7D»، خروجی دقیق گفته شود: برای مثال «تحویل فهرست تجهیزات قابل نگهداری با شناسه، سازنده، تاریخ ضمانت و پیوند به دستورالعمل». این عبارت قابل آزمون است؛ 7D به‌تنهایی نیست.

سطوح BIM با ابعاد BIM فرق دارند

مدل قدیمی UK BIM Levels از سطح ۰ تا ۳ برای توصیف بلوغ همکاری در بریتانیا شکل گرفته بود. این طبقه‌بندی تاریخی را نباید با 4D و 5D ادامه داد؛ «سطح ۴ BIM» به معنای زمان‌بندی نیست.

امروزه برای پروژه‌های مبتنی بر چارچوب بین‌المللی، بهتر است الزامات و فرایندهای مشخص ISO 19650، توانمندی تیم، کیفیت تحویل و کاربردهای تعریف‌شده سنجیده شوند. صرف اعلام «BIM Level 2» یا «سطح ۳» بدون تعریف قراردادی روشن، انتظار قابل اندازه‌گیری ایجاد نمی‌کند.

سطح نیاز اطلاعات چیست و چه تفاوتی با LOD دارد؟

در صنعت، LOD گاهی به معنی Level of Detail، گاهی Level of Development و در برخی منابع Level of Definition استفاده شده است. همین چندمعنایی می‌تواند باعث اختلاف شود. استاندارد ISO 7817-1:2024 مفهوم Level of Information Need را برای مشخص‌کردن میزان و نوع اطلاعات مورد نیاز در تحویل‌ها سامان می‌دهد.

برای هر تحویل باید دست‌کم این موارد روشن باشند:

• هدف و کاربرد اطلاعات چیست؛
• چه اشیا یا محدوده‌هایی در دامنه قرار دارند؛
• چه اطلاعات هندسی لازم است؛
• چه ویژگی‌های الفبایی‌عددی لازم‌اند؛
• چه اسناد همراهی باید تحویل شوند؛
• گیرنده، زمان تحویل و معیار پذیرش چیست.

مدل‌کردن بیش از نیاز همان‌قدر زیان‌آور است که مدل ناقص؛ اولی زمان و هزینه را هدر می‌دهد و دومی تصمیم را بی‌پشتوانه می‌گذارد.

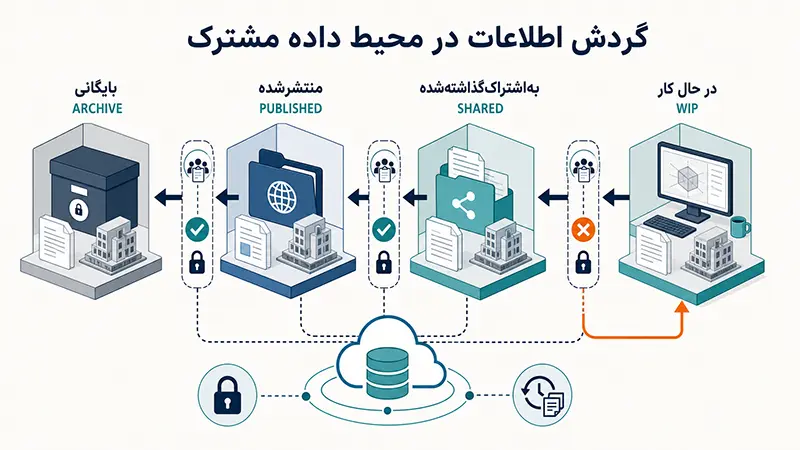

محیط داده مشترک یا CDE چیست؟

CDE مخفف Common Data Environment است. CDE فقط یک پوشه ابری یا سامانه ذخیره‌سازی نیست؛ راهکار و گردش کاری است که اطلاعات پروژه در آن با قواعد مشخص نام‌گذاری، وضعیت، بازبینی، تأیید، نسخه، دسترسی و بایگانی مدیریت می‌شوند.

در یک گردش کار متداول، اطلاعات ممکن است از وضعیت در حال کار به اشتراک‌گذاشته‌شده، منتشرشده و بایگانی حرکت کند. جزئیات وضعیت‌ها و مجوزها باید در رویه پروژه تعریف شوند. همه اعضا نیز نباید به همه اطلاعات دسترسی ویرایشی داشته باشند؛ دسترسی متناسب با نقش و حساسیت داده تنظیم می‌شود.

«منبع مورد توافق اطلاعات» لزوماً به معنی یک پایگاه داده یا محصول نرم‌افزاری واحد نیست. ممکن است چند سامانه با قواعد و پیوندهای کنترل‌شده در اکوسیستم CDE نقش داشته باشند.

مدارک و برنامه‌های اصلی یک پروژه BIM

نام و قالب مدارک ممکن است با قرارداد و نسخه استاندارد تغییر کند، اما منطق زیر اهمیت دارد:

نیازهای اطلاعاتی کارفرما

کارفرما باید روشن کند برای کدام تصمیم، در چه زمان و با چه معیار پذیرشی اطلاعات می‌خواهد. درخواست «مدل کامل BIM» نه دامنه دارد، نه قابل قیمت‌گذاری و نه قابل تحویل‌گیری است.

برنامه اجرای BIM یا BEP

BEP توضیح می‌دهد تیم چگونه نیازها را برآورده می‌کند: نقش‌ها، نرم‌افزارها و نسخه‌ها، روش هماهنگی، ساختار فایل، مختصات، برنامه تحویل، کنترل کیفیت و رویه تبادل. این سند باید با واقعیت پروژه به‌روز شود، نه اینکه یک فایل نمونه بدون استفاده باقی بماند.

ماتریس مسئولیت و برنامه تحویل اطلاعات

باید مشخص باشد هر مدل یا مجموعه اطلاعات را چه تیمی تولید می‌کند، چه کسی بررسی می‌کند و در کدام نقطه تحویل می‌دهد. این کار از دو مدل‌سازی موازی یا جاافتادن اطلاعات جلوگیری می‌کند.

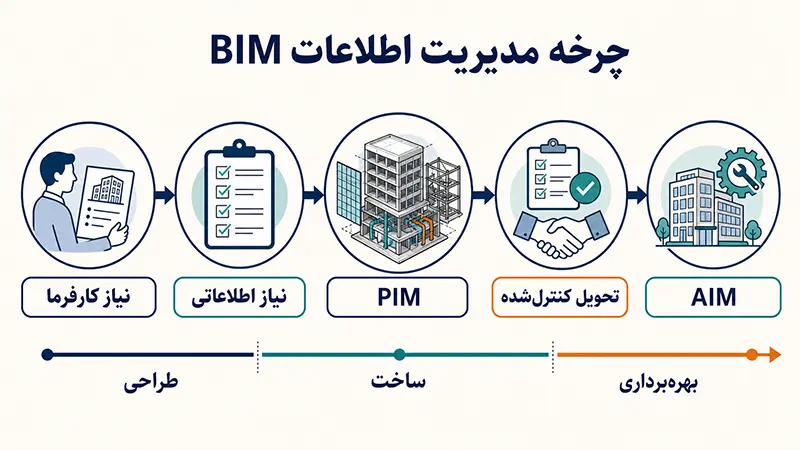

مدل اطلاعات پروژه و مدل اطلاعات دارایی

در مرحله تحویل پروژه، مجموعه اطلاعات برای طراحی و ساخت شکل می‌گیرد که معمولاً PIM نامیده می‌شود. اطلاعات منتخب و اعتبارسنجی‌شده مورد نیاز بهره‌برداری می‌تواند به AIM تبدیل یا منتقل شود. AIM نسخه سنگین‌تر PIM نیست؛ باید با نیاز سازمان بهره‌بردار متناسب باشد.

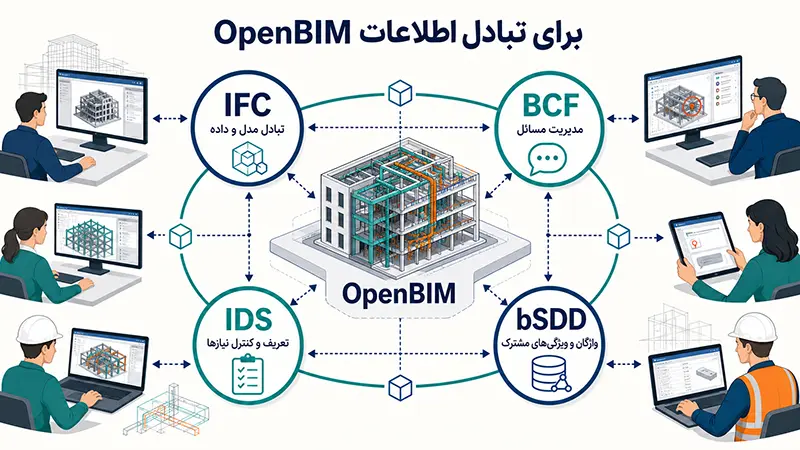

OpenBIM چیست؟

OpenBIM رویکردی برای همکاری و تبادل اطلاعات با استانداردها و گردش کار باز است تا پروژه به یک فروشنده یا فرمت اختصاصی محدود نشود. این رویکرد به معنی رایگان‌بودن همه نرم‌افزارها یا ویرایش هم‌زمان یک فایل توسط همه نیست.

اجزای شناخته‌شده اکوسیستم buildingSMART عبارت‌اند از:

• IFC: ساختار استاندارد و باز برای داده دارایی ساخته‌شده و تبادل میان نرم‌افزارها؛
• BCF: قالب ارتباط مسائل، دیدگاه‌ها و هماهنگی بدون جابه‌جایی کل مدل؛
• IDS: بیان ماشین‌خوان نیازهای اطلاعاتی و کنترل اینکه فایل IFC اطلاعات خواسته‌شده را دارد؛
• bSDD: فرهنگ داده برای تعریف هماهنگ کلاس‌ها، ویژگی‌ها و مفاهیم.

نسخه دوم ISO 16739-1:2024، IFC را به‌عنوان استاندارد باز بین‌المللی تبادل و اشتراک اطلاعات BIM پوشش می‌دهد و دامنه زیرساخت‌هایی مانند پل، راه، راه‌آهن، آبراه و بندر را نیز توسعه داده است.

آیا IFC جای فایل اصلی نرم‌افزار را می‌گیرد؟

نه در همه گردش‌ها. فایل Native ممکن است برای ادامه تألیف در همان ابزار لازم باشد و IFC برای تبادل، تجمیع، بررسی یا تحویل بلندمدت استفاده شود. دامنه داده قابل انتقال به نسخه IFC، تنظیمات خروجی، Model View Definition و قابلیت نرم‌افزار مبدأ و مقصد وابسته است.

یک فایل IFC موفق فقط فایلی نیست که باز شود؛ باید هندسه، طبقه‌بندی، ویژگی، موقعیت و روابط مورد نیاز کاربرد مقصد را درست منتقل کند. به همین علت تبادل باید آزمایش و معیار پذیرش آن پیش از تحویل نهایی تعیین شود.

نرم‌افزارهای BIM کدام‌اند؟

BIM یک نرم‌افزار واحد ندارد. هر پروژه بر اساس کاربرد، رشته، قرارداد، تبادل و مهارت تیم به ترکیبی از ابزارها نیاز دارد.

دسته	نمونه ابزارها	کاربرد احتمالی
تألیف معماری و MEP	Revit، Archicad، OpenBuildings	مدل‌سازی، تولید نقشه و داده اجزا
سازه و ساخت‌پذیری	Tekla Structures، Revit، Allplan	مدل سازه، جزئیات و خروجی ساخت
زیرساخت	Civil 3D، OpenRoads، InfraWorks	راه، زمین، مسیر و زیرساخت
هماهنگی و کنترل	Navisworks، Solibri، BIMcollab Zoom	تجمیع، Clash Detection و کنترل مدل
CDE و همکاری	Autodesk Construction Cloud، ProjectWise، Trimble Connect، Asite	گردش اسناد، نسخه، دسترسی و مسائل
زمان و شبیه‌سازی	Synchro، Navisworks، ابزارهای زمان‌بندی متصل	برنامه‌ریزی 4D
برآورد و مقادیر	ابزارهای تخصصی 5D و اتصال به سامانه‌های هزینه	Quantity Takeoff و سناریوهای هزینه

این فهرست رتبه‌بندی یا توصیه خرید نیست و قابلیت محصولات با نسخه و لایسنس تغییر می‌کند. پیش از انتخاب، یک گردش واقعی پروژه را از تولید تا تبادل و کنترل آزمایش کنید.

نقش‌های رایج در پروژه BIM

مدیر اطلاعات یا مسئول مدیریت اطلاعات

بر فرایند، نیازها، گردش اطلاعات، مسئولیت‌ها و انطباق تحویل‌ها تمرکز دارد. این وظیفه ممکن است طبق قرارداد میان چند نقش توزیع شود و الزاماً عنوان شغلی مستقل نباشد.

BIM Manager

معمولاً استانداردها و روش‌های سازمان یا پروژه، راهبرد ابزارها، قالب‌ها، آموزش و هماهنگی کلان را مدیریت می‌کند. دامنه دقیق این عنوان میان شرکت‌ها متفاوت است.

BIM Coordinator

مدل‌های رشته‌ها را برای هماهنگی تجمیع می‌کند، مسائل و تداخل‌ها را پیگیری و کیفیت مدل را کنترل می‌کند. حل طراحی همچنان بر عهده طراح یا تیم مسئول آن بخش است.

BIM Modeler یا Author

مدل و اطلاعات تعیین‌شده را طبق استاندارد و مسئولیت رشته خود تولید می‌کند. مهارت نرم‌افزار ضروری است، اما فهم نقشه، ساخت، استاندارد اطلاعات و هدف تحویل نیز اهمیت دارد.

مزایای BIM؛ با چه شرطی واقعی می‌شوند؟

مزایای رایج BIM شامل هماهنگی بهتر، مشاهده زودتر مسائل، مستندات منسجم‌تر، استخراج سریع‌تر مقادیر، مقایسه گزینه‌ها و دسترسی ساختاریافته‌تر به اطلاعات است. پژوهش‌های موردی نیز برای کاربردهایی مانند تشخیص تداخل، صرفه‌جویی قابل توجه گزارش کرده‌اند؛ اما درصد یک پروژه را نمی‌توان به همه پروژه‌ها تعمیم داد.

مزیت زمانی ایجاد می‌شود که:

• کاربرد BIM با مسئله واقعی پروژه مرتبط باشد؛
• اطلاعات به‌اندازه و با کیفیت لازم تولید شود؛
• تصمیم‌گیران در زمان مناسب از خروجی استفاده کنند؛
• مسائل شناسایی‌شده واقعاً بسته شوند؛
• نسخه و وضعیت مدل قابل اعتماد باشد؛
• هزینه پیاده‌سازی، آموزش و نگهداری نیز اندازه‌گیری شود.

یک Clash که پس از خرید تجهیزات کشف شود یا هیچ‌کس مسئول حل آن نباشد، صرفاً یک خروجی نرم‌افزاری است و صرفه‌جویی ایجاد نمی‌کند.

محدودیت‌ها و ریسک‌های BIM

هزینه شروع و تغییر روش کار

لایسنس، سخت‌افزار، آموزش، تدوین استاندارد، ساخت کتابخانه و افت موقت بهره‌وری هزینه دارند. برای شرکت کوچک، اجرای مرحله‌ای و انتخاب یک کاربرد با بازگشت روشن معمولاً منطقی‌تر از خرید هم‌زمان مجموعه بزرگی از ابزارهاست.

کیفیت و مسئولیت اطلاعات

مدل اشتباه می‌تواند خطا را سریع‌تر و گسترده‌تر منتقل کند. باید معلوم باشد چه کسی مؤلف، بازبین و تأییدکننده هر اطلاعات است و استفاده مجاز از مدل چیست.

قابلیت همکاری

تبادل میان نرم‌افزارها ممکن است بخشی از هندسه، ویژگی یا رابطه را تغییر دهد. تست IFC، کنترل مختصات و مقایسه خروجی با نیاز مقصد ضروری است.

امنیت و محرمانگی

مدل می‌تواند مسیرهای دسترسی، تجهیزات حساس یا جزئیات امنیتی را در خود داشته باشد. ISO 19650-5 رویکرد امنیت‌محور برای شناسایی و مدیریت متناسب اطلاعات حساس ارائه می‌دهد. اشتراک بی‌حد داده، همکاری نیست.

مالکیت فکری و استفاده قراردادی

باید روشن باشد مالک فایل‌ها و داده‌ها چه کسی است، چه کسی حق ویرایش دارد، مدل برای چه هدفی قابل اتکاست و مسئولیت استفاده خارج از هدف بر عهده کیست. عبارت «مدل جهت اطلاع» یا «مدل قراردادی» اثر متفاوتی دارد.

اطلاعات بیش از حد

جزئیات غیرضروری حجم فایل، زمان تولید و احتمال ناسازگاری را افزایش می‌دهند. سطح نیاز اطلاعات باید متناسب با نقطه تصمیم باشد.

جهت کسب اطلاعات بیشتر پیشنهاد میکنیم مقاله مدیریت ریسک در پروژه‌های ساخت‌وساز را مطالعه فرمایید.

BIM و دوقلوی دیجیتال چه تفاوتی دارند؟

BIM معمولاً بر مدیریت اطلاعات و نمایش دیجیتال دارایی در طراحی، ساخت و بهره‌برداری تمرکز دارد. دوقلوی دیجیتال اغلب اتصال پویاتر به داده‌های وضعیت واقعی، حسگر، عملیات و تحلیل رفتار دارایی را نیز دنبال می‌کند. یک مدل BIM می‌تواند بخشی از پایه اطلاعاتی دوقلوی دیجیتال باشد، اما هر مدل BIM دوقلوی دیجیتال نیست و هر دوقلو نیز الزاماً یک مدل سه‌بعدی سنگین ندارد.

چگونه BIM را در یک پروژه شروع کنیم؟

گام اول: مسئله را تعریف کنید

به‌جای «می‌خواهیم BIM داشته باشیم»، هدفی قابل سنجش بنویسید؛ مثلاً هماهنگی بازشوهای سازه و تأسیسات پیش از اجرا یا تحویل اطلاعات ۲۰۰ تجهیز قابل نگهداری.

گام دوم: نیازهای اطلاعاتی را مشخص کنید

خروجی، زمان، مسئول، قالب، سطح نیاز اطلاعات و معیار پذیرش تعیین شود. چیزی را که قرار نیست بررسی کنید، درخواست نکنید.

گام سوم: نقش و مسئولیت قراردادی را روشن کنید

مالکیت مدل‌ها، مسئول هماهنگی، مسیر تأیید، کاربرد مجاز و مسئولیت تغییرات مشخص شوند.

گام چهارم: استاندارد و گردش کار را بنویسید

مختصات، طبقه‌بندی، نام‌گذاری، تقسیم مدل‌ها، وضعیت‌ها، نسخه، Clash Matrix، تبادل IFC و روش بستن Issue تعریف شوند.

گام پنجم: CDE و ابزارها را انتخاب کنید

ابزار باید گردش کار تعیین‌شده، اندازه تیم، امنیت، دسترسی کارگاه و فرمت‌های تبادل را پشتیبانی کند. نسخه آزمایشی را روی یک سناریوی واقعی اجرا کنید.

گام ششم: BEP و برنامه تحویل را نهایی کنید

برنامه باید کوتاه، قابل اجرا و متصل به قرارداد و برنامه پروژه باشد. جدول‌های پیچیده‌ای که هیچ‌کس استفاده نمی‌کند ارزش ندارند.

گام هفتم: یک پایلوت محدود اجرا کنید

یک طبقه، ناحیه یا بسته کاری را انتخاب کنید، خطاها را ثبت و سپس روش را اصلاح کنید. شروع کوچک امکان یادگیری کم‌هزینه را فراهم می‌کند.

گام هشتم: نتیجه را اندازه بگیرید

تعداد مسائل مؤثر کشف‌شده پیش از اجرا، زمان پاسخ، دوباره‌کاری جلوگیری‌شده، کیفیت تحویل و رضایت بهره‌بردار را بسنجید. تعداد مدل یا Clash به‌تنهایی KPI مناسبی نیست.

آیا BIM برای پروژه‌های کوچک هم مناسب است؟

بله، اگر دامنه آن کوچک و هدفمند باشد. یک پروژه مسکونی کوچک ممکن است فقط از مدل هماهنگ معماری و سازه، کنترل تأسیسات اصلی و استخراج محدود مقادیر استفاده کند. پیاده‌سازی تمام فرایندهای یک پروژه فرودگاهی برای چنین پروژه‌ای هزینه‌زا و غیرضروری است.

اصل مقیاس‌پذیری در ISO 19650 نیز اهمیت دارد: فرایند باید با اندازه و پیچیدگی پروژه متناسب شود. «کم اما قابل استفاده» بهتر از تحویل حجیم و بدون مصرف است.

جمع‌بندی

BIM یک مدل سه‌بعدی بزرگ یا نام تازه‌ای برای نقشه‌کشی نیست. BIM یعنی اطلاعات مورد نیاز پروژه را با مسئولیت و زمان مشخص تولید کنیم، در یک گردش کنترل‌شده به اشتراک بگذاریم و برای تصمیم واقعی به کار ببریم.

برای شروع، اول نرم‌افزار نخرید. یک مسئله مهم پروژه را انتخاب کنید، خروجی قابل سنجش آن را بنویسید، مسئولیت‌ها و معیار پذیرش را مشخص کنید و سپس ابزار مناسب را برگزینید. ارزش BIM در تعداد آبجکت‌ها یا حجم فایل نیست؛ در تصمیم‌هایی است که زودتر، دقیق‌تر و با ریسک کمتر گرفته می‌شوند.

پرسش‌های متداول درباره BIM

BIM چیست و چه کاربردی دارد؟

BIM روشی برای مدیریت و استفاده از اطلاعات دیجیتال یک ساختمان یا زیرساخت در چرخه عمر آن است. کاربردهای آن شامل هماهنگی طراحی، تشخیص تداخل، تولید نقشه، متره، برنامه‌ریزی 4D، کنترل هزینه، ساخت و مدیریت دارایی است.

آیا BIM همان Revit است؟

خیر. Revit یک نرم‌افزار تألیف مدل است. BIM مجموعه‌ای از نیازها، افراد، فرایندها، اطلاعات و ابزارهاست و می‌تواند با نرم‌افزارهای مختلف اجرا شود.

آیا AutoCAD نرم‌افزار BIM است؟

AutoCAD در اصل ابزار CAD است، اما فایل‌ها و نقشه‌های تولیدشده با آن می‌توانند به‌عنوان بخشی از اطلاعات پروژه در گردش کار BIM مدیریت شوند. استفاده از CAD به‌تنهایی به معنی اجرای BIM نیست.

مهم‌ترین استاندارد BIM چیست؟

برای مدیریت اطلاعات، خانواده ISO 19650 مرجع مهم بین‌المللی است. برای تبادل داده باز، ISO 16739-1 و IFC اهمیت دارند. استاندارد مناسب به کاربرد و الزامات کشور یا قرارداد نیز بستگی دارد.

آیا ISO 19650 در حال تغییر است؟

بله. در مرداد ۱۴۰۵، نسخه‌های منتشرشده ISO 19650-1:2018، ISO 19650-2:2018 و ISO 19650-3:2020 هنوز جاری‌اند، اما بازنگری آن‌ها در دست تدوین است. ISO 19650-6 نیز در سال ۲۰۲۵ برای اطلاعات ایمنی و سلامت منتشر شده است. اسناد پروژه باید میان نسخه جاری و پیش‌نویس در حال توسعه تفاوت بگذارند.

IFC چیست؟

IFC یک ساختار داده و قالب تبادل باز برای اطلاعات BIM است که buildingSMART توسعه می‌دهد و نسخه جاری بین‌المللی آن در ISO 16739-1:2024 منتشر شده است. IFC برای کاهش وابستگی به یک نرم‌افزار و پشتیبانی از گردش‌های تبادل استفاده می‌شود.

تفاوت 4D و 5D BIM چیست؟

4D معمولاً اتصال مدل به زمان و توالی اجراست و 5D اتصال مقادیر به هزینه. این عنوان‌ها نتیجه را تضمین نمی‌کنند؛ منابع برنامه، هزینه و رابطه آن‌ها با اجزای مدل باید معتبر و کنترل‌شده باشند.

آیا BIM هزینه پروژه را کاهش می‌دهد؟

می‌تواند از طریق کشف زودهنگام مسئله، هماهنگی، متره و تصمیم‌گیری بهتر هزینه دوباره‌کاری را کم کند؛ اما صرف خرید نرم‌افزار صرفه‌جویی ایجاد نمی‌کند. کیفیت اجرا، زمان استفاده از خروجی و هزینه پیاده‌سازی تعیین‌کننده‌اند.

آیا برای BIM باید همه در یک نرم‌افزار کار کنند؟

خیر. تیم‌ها می‌توانند ابزارهای تخصصی متفاوت داشته باشند، به شرط آنکه نیاز و روش تبادل، مختصات، نسخه، مسئولیت و معیار پذیرش روشن باشد. OpenBIM نیز برای همین همکاری میان‌پلتفرمی توسعه یافته است.

بهترین نرم‌افزار BIM کدام است؟

بهترین ابزار به رشته، کاربرد، فرمت تحویل، توان تیم، بودجه و اکوسیستم کارفرما بستگی دارد. پیش از خرید باید یک گردش واقعی، مانند تألیف تا IFC و کنترل مدل، آزمایش شود.
